Виды пожарных гидрантов: описание и особенности работы

Пожарный гидрант – устройство, предназначенное для забора воды из подземной водопроводной сети. В России гидранты стали использовать еще в начале XIX века, и с тех пор это оборудование не теряет своей актуальности. Оно является обязательным компонентом сети противопожарного водоснабжения.

Содержание

Виды и назначение пожарных гидрантов и колонок
Виды проверок пожарных гидрантов
Виды неисправностей пожарных гидрантов

Виды и назначение пожарных гидрантов и колонок

Визуально ПГ представляет собой установку цилиндрической формы, подключенную к водопроводной сети. В верхней части предусмотрена резьба для подсоединения колонки. Головку закрывает крышка. Внутреннее устройство показано на изображении.

Все пожарные гидранты условно делятся на две большие группы:

надземные, или безколодезные;
подземные.

Подземные ПГ устанавливаются в колодце и закрываются крышкой. Надземные присыпаются грунтом, а открытая верхняя часть с резьбой для подсоединения колонки прячется под специальным ковром с лючком. Первые используются исключительно для нужд пожаротушения, вторые же могут применяться для иных хозяйственных нужд. Надземные модули могут быть установлены как на улице, так и внутри зданий.

Наиболее распространенным считается подземный ПГ. У него есть ряд преимуществ:

не промерзает в зимний период;
не лимитирует выбор места установки (на проезжей части или в зоне парковки автомобилей);
защищен от несанкционированного отбора воды из системы противопожарного водоснабжения.

Устройство и техническое обслуживание подземных ПГ регламентированы ГОСТом Р 53961-2010. В России используется два типа такого оборудования:

московский (М);
ленинградский (Л).

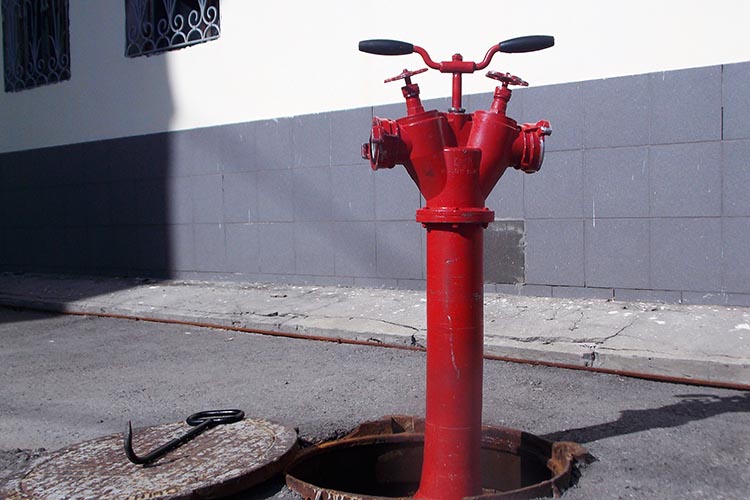

Они отличаются друг от друга типом устанавливаемой колонки. Московский ПГ считается самым распространенным и предполагает использование на городской водонапорной сети. Основное крепление – фланцевое соединение. Подземные гидранты типа М изготавливаются от 0.5 до 3.5 метров в высоту в зависимости от глубины прохода водонапорной сети. Визуально московский ПГ представляет собой стационарно установленную на сети нижнюю часть и переносной верхний стендер (колонку). Диаметр стояка равен 125 мм.

В зависимости от места установки выдерживаются нормы расстояния между ПГ:

на городских улицах без плотной застройки минимальное расстояние между ПГ 100 м;
в жилых кварталах – 120 м;
в сельской местности – 140 м.

Разработан и общий регламент установки ПГ на водонапорной сети:

минимальное расстояние от стены дома до колодца с пожарным гидрантом 50 метров, максимальное – 100 м;
диаметр трубы в городской черте – от 100 мм, в сельской местности – от 75 мм;
вокруг колодцев – площадка с твердым покрытием для раскладки рукавов;
расстояние от проезжей части – более 2.5 метров;
расстояние ПГ от стенок колодца – минимум 175 мм;
расстояние от люка до стояка – от 150 до 400 мм;
монтаж гидранта выполняется строго вертикально.

Монтаж и эксплуатация ПГ регламентированы следующими нормативными документами:

ГОСТом Р 53961-2010;
СНиП 2.04.02-84 «Сооружения и наружные сети водоснабжения»;
ГОСТом 5525-6;
ГОСТом 8220-85 «Гидранты пожарные подземные»;
ГОСТом 12.4.009-83;
ГОСТом 12.3.006-75.

Виды проверок пожарных гидрантов

Состояние исправности ПГ проверяют два раза в год перед сезонным пуском. Обычно контроль осуществляют в апреле и октябре. Процедуру проводят по плану:

Исследуют крышку люка: не должно быть повреждений.
Проводят замеры расстояния от ПГ до крышки колодца. Максимальный показатель – 45 см.
Проверяют состояние квадрата штанги, корпуса и всех соединений с водопроводной сетью и колонкой, ориентируясь на ГОСТ 9013-59.
Оценивают герметичность клапана.
Проверяют остаток воды в корпусе.
Проверяют показатель водоотдачи.

Проверку технического состояния пожарных гидрантов проводят специалисты организации, отвечающей за водопроводные и канализационные сети. Главный показатель – пропускная способность установки. На первом этапе накручивают колонку, а затем выполняют последовательность действий:

Откручивают центральный ключ колонки на пол-оборота, чтобы заполнить водой корпус прибора. После этого вентиль закрывают: вода по сбрасывающим патрубкам должна слиться в колодец.
Открывают центральный вентиль и заполняют систему водой. Затем крутят центральный ключ до конца и производят пуск, открывая вентили напорных патрубков колонки. Показатель работоспособности – сильный напор воды.

Проверку на водоотдачу можно проводить тремя способами:

При помощи водяного счетчика. Прибор устанавливают на патрубок колонки и фиксируют объем воды за единицу времени.
При помощи манометра. Прибор устанавливают на один из патрубков колонки, на второй же крепят счетчик расхода. Открывают вентиль с манометром и проверяют давление внутри колонки. Далее открывают второй вентиль и фиксируют значение расхода воды. Полученные данные сверяют с таблицей.

Объемным способом, используя мерный бак объемом 0.5 м³. Его устанавливают под подключенный к гидранту пожарный рукав и фиксируют время, за которое емкость полностью заполнится. Для вычислений исправности используют формулу:

Qф = W/t, где W – объем емкости (в литрах), t – время заполнения (с).

Проверку гидравлического сопротивления проводят на стенде. Для этого используют манометры в начале и в конце ПГ и делают пуск воды при разном давлении (от 0.2 до 0.6 МПа). Если значения на приборах равны или близки друг к другу, значит, ПГ исправен.
