Противопожарный люк – огнеупорная преграда, защищающая людей и технику от разрушающих последствий возгораний. Он является щитом от проникновения в помещение, незатронутого огнем, горячего воздуха и продуктов сгорания. В отдельных случаях становится путем эвакуации или доступа на место ЧС пожарных расчетов.
Типы противопожарных люков
По месту установки противопожарные люки делятся на:
- чердачные;

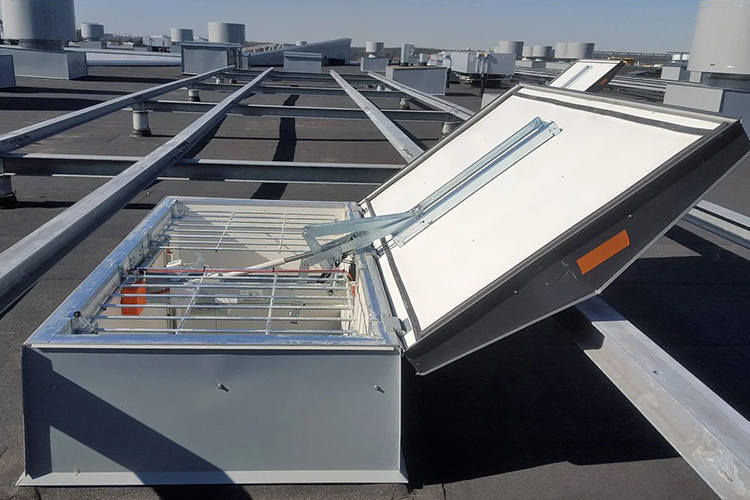

- для кровли;
- напольные;
- резервуарные;
- встраиваемые в технологическую нишу в стене.
По типу открывания:
- вертикальные;
- горизонтальные;
- раздвижные;
- откидные;
- нажимные.
По пожарозащите:
- 1 тип с пределом огнестойкости EI-60. Выдерживают тепловую нагрузку в течение 1 часа.
- 2 тип EI-30. Металлические противопожарные люки данного типа выдерживают нагрузку в течение 30 минут.
- 3 тип с огнестойкостью EI-15 считаются слабыми, выдерживающими критическую ситуацию в течение всего 15 минут. Как правило, это часть огнеупорного стеклопакета, используемого для контроля ситуации в сопредельном помещении.
Нюансы по разновидностям
Вертикальные
Ставятся в противопожарных стенах, отделяющих шахты лифтов, вентиляций, тоннелей, электрощитовых камер, технологических галерей, независимо от назначения здания.
Согласно правилам пожарной безопасности вертикальные люки редко используются как эвакуационные выходы и пути проникновения боевых расчетов. Препятствием становится размер этих огнеупорных преград.
Чердачные
СП 4.13130.2013 определено, что здания высотой до 15 метров могут быть оборудованы запасными выходами на чердак и кровлю напрямую с лестничной клетки через ПЛ 2 типа. Это люки размером 0,6×0,8 м, дополненные прикрепленной к стене лестницей.
По способу действия они чаще всего распашные одностворчатые, хотя могут встречаться и двухстворчатые конструкции. Бывают также раздвижные однопольные/двухпольные, а также подъемные.
По месту расположения чердачные выходы монтируются вертикально, фронтально в углу чердака, в углу потолка при условии покатой кровли и горизонтально.
Напольные
Напольные металлические конструкции предусмотрены в зданиях промышленного назначения с целью доступа в подвалы, технические этажи, коммуникационные тоннели, транспортные галереи. При наличии замка в него вставляется заглушка, предупреждающая попадание внутрь грязи и блокировку при открывании.
Напольные люки всегда относятся к 1 типу оборудования с пределом огнестойкости EI-60.
Область применения
Металлические одностворчатые противопожарные люки используются:
- для защиты технологических ниш и каналов линий передач;
- для шахтовых сооружений, лифтов и вентиляций;
- для выходов на чердак или в подвал;
- для преграды в электрощитовые;
- для защиты помещений с повышенными требованиями пожарной безопасности.
Конструкция
Требования к конструкции и монтажу противопожарных люков прописаны в ГОСТе Р 53307-2009. Обязательными элементами этого типа огнеупорных преград являются:
- коробка, включающая раму и наличники;
- дверное полотно с огнеупорным наполнителем;
- притвор с уплотнителем в качестве герметика от холодного дыма и противопожарным шнуром от горячего дыма и раскаленных газов.
Полотно
Полотно считается основным элементом противопожарных люков, независимо от их размера и типа. Чаще всего оно сделано из стальных листов толщиной 0,8-2 мм. Эти параметры зависят от места установки: напольные люки с потенциально высокой нагрузкой используют самые толстые листы. Это нужно не только для защиты от огня, но и в целях несанкционированного проникновения в помещение через противопожарную дверь.
При условии огнезащитной обработки допустимо использование в качестве деталей полотна деревянных элементов. Для заполнения пространства между полотном и другими конструктивными элементами люка укладывается минеральная вата (в плитах или рулонах). Для повышенной огнезащиты применяют базальтовый материал.
Внешняя отделка предполагает окрашивание, так как люки устанавливаются, как правило, для обслуживания технических помещений. Допустима отделка шпоном или декоративной пленкой. Под заказ в полотно люка может быть включено окно.
Коробка
Рама дверной коробки огнеупорной преграды чаще угловая, реже – торцевая и охватывающая. Угловой тип имеет наличник с внешней стороны. Такую раму можно монтировать в любой строительный проем.
Материал коробки – стальной уголок, оцинкованный лист, стальной профиль прямоугольного сечения. Толщина материала зависит от предела стойкости готового изделия.
Фурнитура
Важным элементом противопожарных дверей считаются петли, ручки, замки, доводчики.
- Петли расположены внутри конструкции, поэтому чаще всего это обычная дверная фурнитура без требований по огнестойкости.
- В полотно люков монтируются замки-защелки, открывающиеся преимущественно с одной стороны. В зависимости от конкретного типа дверей замки могут быть двухсторонние. Замок должен быть из огнеупорной стали и иметь огнеупорные накладки, что предупреждает их заклинивание в критической ситуации.
- Ручки – нажимные со стальным сердечником.
- Доводчик в стандартную комплектацию люков не входит При условии, что ПЛ в штатной ситуации должен находиться в открытом положении, доводчики устанавливаются с целью автоматического закрытия двери при пожаре.
Установка
Регламентом для установки огнестойких преград является ГОСТ 31173-2003. Монтаж для всех типов конструкций сходен, но есть нюансы:
- потолочные и напольные люки ставят петлями наружу по принципу открытия вверх. Коробка ПЛ при этом только угловая;
- при повреждении краев технологического проема при условии установки в нем внутренней коробки места примыкания заделывают только огнеупорной штукатуркой по всему периметру;
- при монтаже ПЛ оборудуют электромеханическими замками с автоматизированным управлением с пульта наблюдения.
