Резервуары – определяемые нормами противопожарной безопасности инженерные сооружения в виде емкостей для хранения постоянного запаса воды или ОТВ, предназначенного исключительно для тушения огня. Их размеры зависят от типа объекта, находящегося на защищаемой территории.
Нормативная база
Требования к резервуарам аналогичны нормам по устройству и использованию пожарных водоемов. Есть также и отдельные документы именно для емкостей:
- Федеральный закон № 123-ФЗ от 22.07.2008 г., в котором даны общие положения о резервуарах;
- СП 8.13130.2020 как основной акт для систем наружного водоснабжения;
- СП13330.2012, содержащий нормы проектирования пожарных резервуаров;
- ТУ 2297-001-97571301-2010 для разработки схем и чертежей.
Согласно СП 8.13130.2020, пожарные резервуары с целью обеспечения безопасности объекта могут быть частью общей инженерной системы водоснабжения или самостоятельными источниками для забора воды. В первом случае емкости соединяются трубопроводами с насосными станциями и установками АУПТ. Основное требование норм СП 8.13130.2020 – наличие комплекса наружного водоснабжения на территории всех поселений и предприятий. Искусственные накопители ставятся при условиях:
- наличия охранного объекта с постоянной численностью людей на нем до 5 тыс. человек;
- расположения за чертой поселения отдельных строений без возможности прокладки к ним водопроводной сети для наружного пожаротушения;
- обслуживания зданий, расход воды для которых не превышает 10 л/с.
Согласно Техническим условиям рассчитывается объем емкостей для обеспечения нормативного расхода жидкости:
- от 5 л/с для сельской местности;
- до 35 л/с для зданий в 12 этажей, построенных на площади более 50 кв.м.;
- тушение сельских поселений в течение минимум 3 часов;
- тушение складов лесоматериалов в течение 5 часов.
Установлены также сроки пополнения запаса воды после полного или частичного опорожнения емкостей:
- для населенных пунктов и промышленных предприятий категорий А, Б, В – до 24 часов;
- для зданий категорий Г, Д – до 1,5 суток;
- для сельхозпредприятий – до 3 дней.
Расстояние от пожарного резервуара до здания:
- емкости с помпой – 100-150 м от стены;
- накопители с насосами и станциями пожаротушения – до 200 м;
- здания I и II категории огнестойкости – не менее 10 м;
- строения выше III-V категории – от 30 м.
Типы оборудования

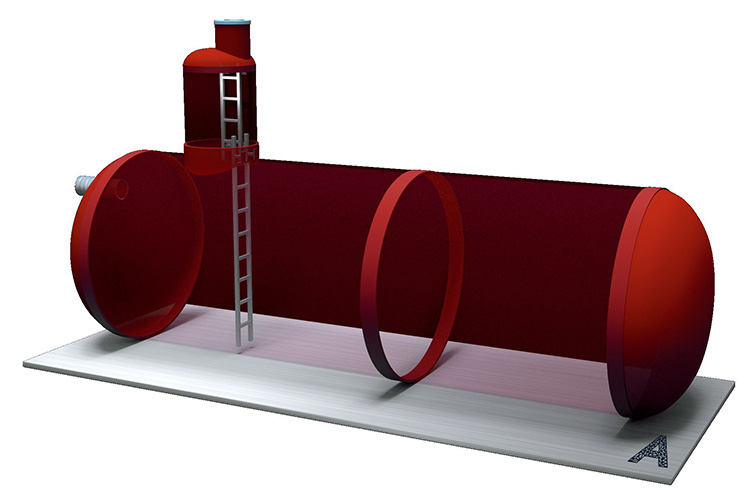

Согласно требованиям пожарной безопасности, резервуары для долговременного хранения запаса ОТВ представляют собой сложные инженерные сооружения с обвязкой и помпами. Независимо от назначения все они имеют схожую конструкцию:
- основание-фундамент;
- корпус с теплоизоляцией;
- заборный узел в области днища;
- нагревательный элемент;
- антикоррозийная стенка;
- люк;
- крепления для трубопровода;
- дренажное отверстие;
- вентиляционные патрубки;
- трубопровод для заполнения;
- обвязка, провода.
В основе классификации пожарных баков лежит три принципа:
- тип водоснабжения: наружные и на внутреннем водоводе зданий;
- размещение: подземные и наземные;
- положение: горизонтальные и вертикальные.

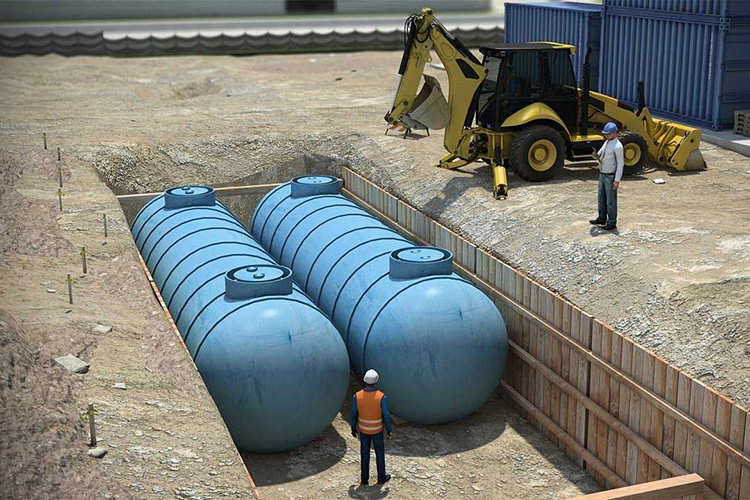

Подземные
Резервуары могут быть частично или полностью утоплены в грунт. Глубина котлована при этом – независимо от точки промерзания с обязательным утеплением. Рекомендуемое положение – до 1,2 м. Преимущество таких емкостей – высвобождение площади снаружи и экономия на искусственном утеплении, так как функцию изоляции выполняет сам грунт.
Требования пожарной безопасности к подземным резервуарам предусматривают учет особенностей грунта и климатических условий при выборе материала для емкости. Всего используется 5 разновидностей:
- монолитный бетон;
- бетонные секции;
- стеклопластик;
- полиэтилен;
- металл.
Бетонные баки устанавливают на любых объектах. Такие емкости не требуют особых затрат и считаются самыми простыми для эксплуатации. Бетон устойчив к факторам окружающей среды и не вступает в реакции, и это создает ему преимущество перед другими типами при оборудовании предприятий химической промышленности и АЗС. Минус емкостей – небольшой размер, поэтому чаще используют железобетонные конструкции объемом 5 тыс. м3. Из-за высокой теплопроводимости они требуют дополнительного подогрева и изоляции.
Пластиковые и стеклопластиковые накопители отличаются лучшей герметичностью среди всех типов баков. Они небольшие по весу, нетрудоемкие в сборке и установке, легко транспортируемые. В отличие от бетонных конструкций, пластиковые изделия двухконтурные, поэтому не промерзают и не требуют дополнительной системы обогрева. Из-за отсутствия металлических включений не подвержены коррозии. Однако из-за малой жесткости такие резервуары выпускают небольшого объема.
Стальные конструкции конкурируют с бетонными, но проигрывают им по параметру коррозии. Их плюсом считается высокая жесткость, что позволяет увеличивать объем цистерн. Внутри стенки бочек покрыты антикоррозийным составом, который защищает от воды и химического воздействия. Из-за этого металлические цистерны допустимо устанавливать на производственных объектах. При размещении под землей стальные накопители утепляют от промерзания и последующей деформации.
Требования к размещению и охранной зоне подземных пожарных резервуаров:
- наличие свободной площадки для разворота автоцистерны 12×12 м;
- оборудование железобетонной плиты с выступом за края ПР на 1 м;
- расстояние между границей котлована и стенкой резервуара – 100-250 мм;
- высота основания – 300 мм;
- установка стальных цистерн на ножки и закрепление их тросами;
- уровень кромки воды – до 0,4-0,5 м уровня трамбовки.

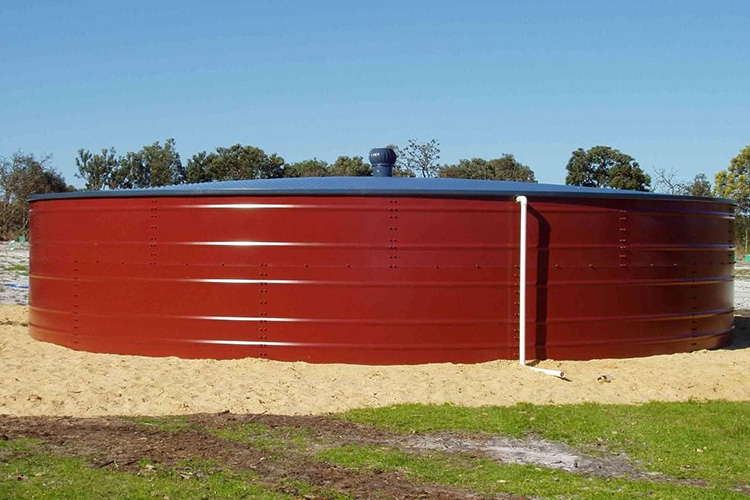

Наземные
Резервуары при условии наличия достаточной свободной площади могут устанавливаться на поверхности. Такой тип накопителей допустим для регионов с теплым и умеренным климатом. В суровых условиях цистернам необходим дополнительный обогрев и система циркуляции воды.
Забор воды из наземных емкостей может быть затруднен, поэтому по размерам это должны быть небольшие горизонтальные цистерны. Объем их, как правило, не превышает 100 м3. При размещении над землей баки обязательно якорят: крепят тросами с крюками и бандажными стропами на бетонном основании. Если емкости малого объема, то их закрепляют на подставках или каменной подложке.
Для обозначения пожарного резервуара используется табличка F07 по ГОСТ 12.4.026 со схематическим изображением всасывающего рукава, опущенного в воду. Форма – квадрат или прямоугольник. На знаке допустимы поясняющие надписи с объемом бака и расстоянием до него.
