Ручные пожарные лестницы

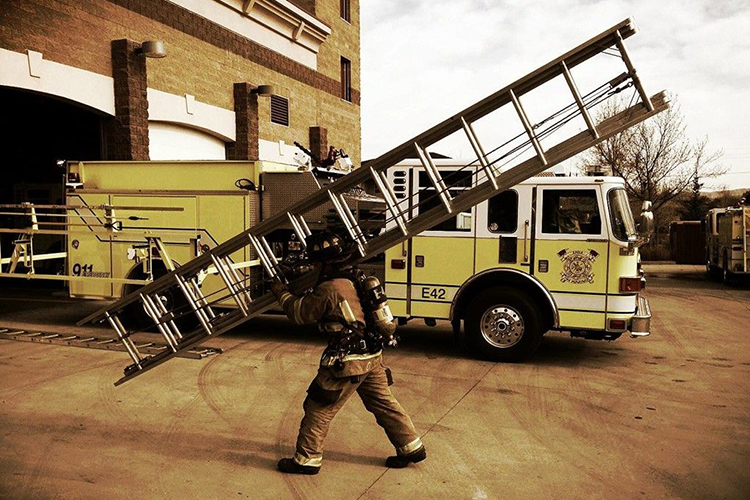

Ручные пожарные лестницы – часть базового инвентаря, входящего в состав ПТВ пожарного автомобиля. Основное их назначение – использование при проведении боевых действий и АСР на высотах.

Виды ручных пожарных лестниц

Область применения ручных пожарных лестниц – работа на высоте 2-3 этажа и чердаках. На вооружении ПС в России используют три вида такого оборудования:

• палка;
• штурмовка;
• выдвижная трехколенная.

Устройство ручных пожарных лестниц

Палка

Основа эксплуатации ручной пожарной лестницы-палки (ЛП) – доступ в помещения через оконные проемы.

Конструкционно это две опоры-тетивы с шарнирными соединениями на 8 ступеней. Тетивы складываются до почти полного смыкания. Это облегчает перенос оборудования при работе на объекте.

Лестница часто используется как таран при завалах, демонтаже перегородок и дверей. В разложенном виде заменяет носилки для пострадавших.

Работа с ручными пожарными лестницами-палками предполагает выполнение основных правил:

• передний конец лестницы при ее переносе должен быть приподнят вверх;
• в ограниченном пространстве оборудование переносят в вертикальном положении;
• установка к стене проводится только при полном разведении тетив;
• если раздвижение тетив затруднено, лестницу приподнимают на 40 см от пола и резким ударом башмаков о землю производят разъединение;
• минимальное расстояние нижних концов ЛП от стены – 1 метр;
• верхние концы плотно прилегают к стене;
• лестницу запрещено ставить на скользкую поверхность;
• запрещено находиться на ЛП больше одного человека.

Ежегодно или после каждого ремонта проводят испытания. ЛП с повреждениями основных частей использовать нельзя. Протокол испытаний:

• установка оборудования к стене под углом 75° к горизонтальной поверхности;
• крепление к середине лестницы нагрузки из расчета (1,2±0,05) кН для деревянных конструкций и (2,0±0,1) кН для металлических;
• нагрузка сохраняется в течение 130±10 с.

Если после нагрузки не фиксируют деформацию и подтверждают сохранение функциональности, испытания считают пройденными.

Штурмовые ручные лестницы

Штурмовые ручные пожарные лестницы (ЛШ) предполагают использование на наружных вертикальных стенах при вскрытии кровли и при работе на склонах. Они представляют собой две параллельные тетивы с опорными ступенями и крюком фиксации на опоре. Могут быть сделаны из дерева или металла.

Крюк у ЛШ имеет особую форму, которая позволяет обеспечить равномерную прочность независимо от усилий. Для предупреждения скольжения по поверхности у крюка предусмотрены зубья.

Деревянные штурмовки по обеим сторонам ступеней в пазах имеют стальные канатики, предупреждающие поломку самих ступеней при деформации и изломе тетив.

Правила безопасности предполагают:

• подвешивание ЛШ на полный крюк;
• работая на подоконнике, необходимо сохранять визуальный контроль положения крюка;
• недопустим спуск лестницы скольжением по рукам;
• на ЛШ может работать только один человек;
• установка на металлическую кровлю допустима только при обесточивании объекта.

ЛШ также показана ежегодная проверка.

1. Испытание тетив предполагают подвешивание к зубьям крюка, расположенным ближе к тетивам, нагрузка (2,0±0,1) кН в течение 130±10 с.
2. Испытание крюка – за большой зуб. При этом на обеих тетивах на высоте второй ступени подвешивается нагрузка (1,6±0,05) кН в течение 130±10 с.

Испытание считается пройденным только при соблюдении всех норм по обоим параметрам.

Выдвижная трехколенная лестница

Назначение этого вида ручных пожарных лестниц – доставка ПТВ на высоту 2-3 этажа здания или чердак, расположенный на этом же уровне. Конструктивно «трехколенка» – соединенные между собой телескопические колена из 12 ступеней, закрепленными методом завальцовки. Для прочности фиксация колен сделана посредством стальных скоб.

Чтобы зафиксировать конструкцию на определенной высоте, используют механизм останова, который представляет собой направляющий уголок и упор. Сам механизм закреплен на нижней части тетивы второго колена.

Эксплуатация «трехколенки» предполагает участие не менее 2 человек. При условии расположения вблизи объекта ЛЭП для подстраховки в бригаде должно быть 3 человека. Из всех ручных пожарных лестниц это оборудование самое тяжелое, поэтому при снятии его с машины работают в команде, принимая «трехколенку» на вытянутые руки и блокируя самопроизвольное раздвижение.

При установке лестницы необходимо:

• следить за равномерным распределением нагрузки на оба башмака;
• выдерживать расстояние от стены до основания минимум 1,5-2 метра с соблюдением угла наклона 80-83°;
• придерживаться правила равномерного выдвижения колен;
• поддерживать равновесие всей конструкции при выдвижении колен;
• фиксировать положение в выдвинутом состоянии.

Техника безопасности:

• устанавливать в местах, удаленных от линий электропередач;
• установка на металлической кровле допустима только после обесточивания объекта.

Испытания предполагают проверку выдвижного механизма, системы фиксации колен и прочности.

1. Испытания выдвижения колен проходит под действием собственной массы.
2. Фиксирующий механизм проверяют на любой допустимой высоте.
3. При испытании на прочность постепенно к ступеням каждого колена подвешивают нагрузку из расчета (1,0±0,05) кН для деревянных конструкций и (2,0±0,05) кН в течение 130±10 с.

Положительный результат испытаний – отсутствие остаточной деформации и повреждений деталей.
