Проверка пожарных кранов на водоотдачу

Проверка пожарных кранов на водоотдачу Пожарная безопасность

Пожарные краны – первичная по значимости система подачи огнетушащих средств внутри зданий на начальных этапах возгораний. Они располагаются на стояках внутреннего водопровода в специальных шкафах. Это оборудование, которое всегда должно находиться в режиме готовности, поэтому среди основных требований к обслуживанию системы ВПВ выделяют проверку пожарных кранов на водоотдачу с обязательным составлением акта выявленных замечаний.

Нормативная база

Проверка пожарных кранов на водоотдачу и периодичность этих испытаний регламентирована нормативными документами:

  • Постановлением Правительства РФ от 25.04.2012 № 390 «О противопожарном режиме»;
  • ГОСТом 12.4.009-83;
  • НПБ 154;
  • ГОСТом Р 53278.

П. 55 ПП № 390 определена периодичность испытаний: руководители предприятий обязаны поддерживать исправность ВПВ и весной и осенью проводить проверку его работоспособности с занесением данных в акты, протоколы и журналы.

В п. 57 того же нормативного документа сказано про комплектацию ПК и обязательную перекатку рукавов на новую складку. П. 59 регламентировано проведение испытаний задвижек ВПВ с электроприводом с периодичностью дважды в год.

Сроки проверки непосредственно пожарных кранов на водоотдачу и их соответствие НПБ прописаны в п. 2.4.3 ГОСТа 12.4.009:

  • после ремонта или монтажа перед приемкой в работу;
  • 1 раз в полгода с проведением пуска и фиксацией замеров.

Пожарный кран

Придерживаясь такого графика, ответственные за пожарную безопасность могут оценить состояние водопровода по отношению к его заявленным данным, вовремя обнаружить разгерметизацию трубопроводов, определить реальный расход воды для подачи в критических ситуациях.

Раз в полгода контролируют:

  • правильность размещения, наличие маркировки и защитного покрытия на оборудовании;
  • водоотдачу;
  • фактический расход ОТВ;
  • высоту компактного сегмента струи;
  • исправность и герметичность клапанов.

Как проходит проверка

Порядок проверки пожарных кранов на водоотдачу прописан в «Методике испытаний внутреннего противопожарного водопровода», разработанной ФГУ ВНИИПО МЧС в 2005 году. ПК испытывают при помощи гидротестеров. По приборам проверяют:

  • расход воды;
  • напор;
  • давление в системе по СНиП.2.04.01-85.

Измерительные приборы обязательно проходят госповерку, свидетельство о ней берут в специализированных лабораториях.

Под водоотдачей понимают расход воды из пожарного крана за единицу времени. Полученные данные сверяют с нормативами по обеспечению зданий ОТВ на нужды пожаротушения. Они прописаны в СП 10.13130. Отклонения от базовых показателей свидетельствуют о разгерметизации ВПВ, которую могут провоцировать следующие факторы:

  • нарушение схемы монтажа водопровода;
  • образование протечек на линии;
  • загрязнение труб.

Как проходит проверка пожарных кранов на водоотдачу

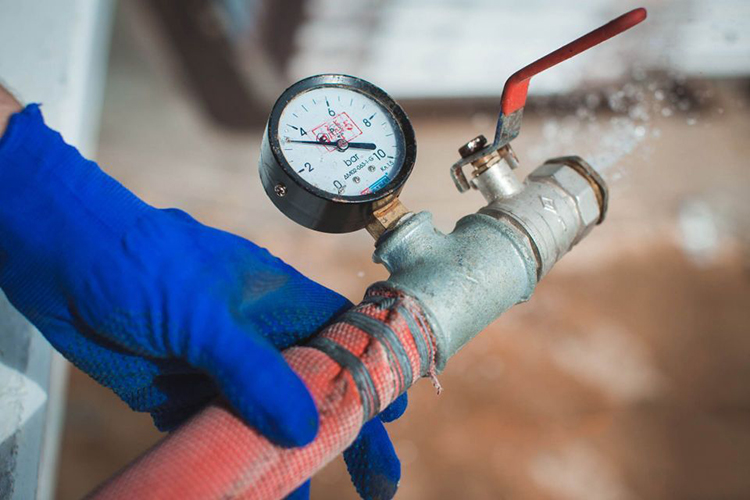

Процедура замера водоотдачи ПК при помощи гидротестера предусматривает:

  • подготовку бака;
  • подсоединение рукава прибора к патрубку ПК при закрытом вентиле;
  • кратковременное открытие крана и маховика тестера для стравливания воздуха;
  • фиксацию статического давления в сети при помощи манометра;
  • определение фактического расхода воды и сверку его с ТД прибора;
  • закрытие вентилей и отсоединение гидротестера.

Определяя фактический расход, начинают с предполагаемой величины. Сначала отворачивают ЗПУ на сопле тестера и вентиль. Воду подают в подготовленный бак, следя за данными манометра. Если при открытом маховике определяется давление 0.5 атмосфер, то берут сопло диаметром 12 мм и повторяют процедуру пуска воды. Так постепенно меняют насадки, пока давление в системе не превысит 0.5 атмосфер. Этот алгоритм подходит для всех без исключения гидротестеров.

Об исправности ПК после этого испытания свидетельствует:

  • перемещение маховика без дополнительных усилий;
  • соответствие расхода воды табличным данным;
  • целостность конструкции и отсутствие протечек после нескольких циклов «открыто/закрыто»;
  • сохранение диаметра диафрагм проектным требованиям.

По «Методике испытаний ВПВ» берут значения на диктующем ПК, который расположен на максимальной высоте или расстоянии от водопитателя. В Методике четко расписана последовательность действий при проверке пожарных кранов на водоотдачу. Все мероприятия проводятся при температуре выше +5°С и при максимальной нагрузке по водопотреблению. Проверку начинают с самого отдаленного клапана. Количество включенных ПК регламентировано  СНиП 2.04.01-82 и таблицами Б.3 и Б.4 самой Методики.

Как проходит проверка пожарных кранов на водоотдачу

Для проверки ПК в этом случае используют:

  • измерительные вставки с манометрами и муфтами;
  • ручные перекрывные или входящие в комплект пожарного шкафа стволы диаметром 13, 16 и 19 мм;
  • рукава диаметром 51 и 66 мм и длиной 10-20 м с шагом в 5 м;
  • бак для воды (не обязателен).

Согласно «Методике испытаний ВПВ» испытание ПК проходит по протоколу:

  1. Снять исходные показатели и внести их в журнал испытаний.
  2. Отсоединить рабочий рукав и закрепить шланг для теста.
  3. Проверить диаметр диафрагмы.
  4. Подключить устройство для измерения показателей водоотдачи и рукав.
  5. Убедиться, что шланг проложен без перегибов, и открыть кран, направив ствол в бак (или в канализацию).
  6. Если насос ВПВ активируется автоматически, открыть вентиль ПК во время отворачивания маховика.
  7. Если управление помпы ручное, то надо нажать на кнопку «Пуск» и открыть маховик пожарного крана.
  8. Измерить давление у клапанов или брандспойта во время стабилизации нагрузки.
  9. Занести данные в журнал испытаний.
  10. Разобрать систему в обратном порядке, привести ПК в рабочее состояние, закрыть шкаф.

Давление на манометре, установленном на клапане ПК, сверяют по таблице.

Проверка пожарных кранов на водоотдачу - таблица

Фиксация результатов

После проверки исправности ПК и водоотдачи в системе составляют акты, протоколы и подписывают полученные данные в журнале испытаний. Образец акта проверки пожарных кранов на водоотдачу дан в приложении 1 к Методике.

В комиссию входит представитель компании, проводящей проверку, а также представитель организации, в которой проводятся испытания.

Проверка пожарных кранов на водоотдачу - таблица - фиксация результатов

На предприятии обязательно ведется «Журнал учета техобслуживания пожарного инвентаря». После каждой проверки данные заносятся в соответствующие графы и заверяются подписью того, кто проводил испытание. В протоколе подробно отображают ход проверки с указанием времени снятых замеров. Образец протокола испытаний клапанов ПК на исправность также дан в Методике (прил. 3).

Ответственность за соблюдение сроков испытания системы ВПВ и пожарных кранов несут руководители предприятий, а также лица, отвечающие за противопожарную безопасность. Проводить же ТО и проверку пожарных кранов на водоотдачу, а также составлять ремпроект и делать их реставрацию имеют право компании, получившие лицензию МЧС на данный вид работ.
